Базовые характеристики
Стрекоза — это летательный аппарат массой около 1 грамма с размахом крыльев до 10 сантиметров. Максимальная скорость полёта достигает 54 км/ч, при этом аппарат способен мгновенно зависать, летать задом и боком, разворачиваться на месте. Стрекоза способна находиться в активном полёте несколько часов в день, чередуя интенсивные манёвры с энергосберегающим планированием.
Для сравнения: современный микродрон аналогичного размера летает максимум 5-7 минут от батареи, которая весит больше самого дрона.
Революционная силовая установка: четыре крыла против винтов
У современного квадрокоптера четыре винта, которые вращаются в одной плоскости. Всё, что он может — менять скорость вращения каждого винта. Это как управлять автомобилем, у которого вместо руля есть только четыре педали газа.
У стрекозы тоже четыре «винта» — её крылья. Но каждое крыло может двигаться независимо: вверх-вниз, вперёд-назад, менять угол наклона. Представьте, что у дрона каждый пропеллер умеет ещё и гнуться, поворачиваться и менять форму прямо в полёте. Это как разница между молотком и швейцарским ножом.
Каждое крыло имеет собственную группу мышц-актуаторов, способных изменять амплитуду, частоту и угол атаки независимо от других крыльев. Частота взмахов составляет 20-40 герц — крылья совершают до 40 полных циклов в секунду.
При этом передняя и задняя пары работают в противофазе: когда передние идут вниз, задние поднимаются. Это создаёт эффект повторного использования воздушных потоков — задние крылья «подхватывают» вихри от передних, увеличивая общую эффективность.
По данным исследований манёвренности некоторых видов стрекоз, скорость разворота может достигать 500 градусов в секунду, в то время как вертолёт Robinson R44 разворачивается со скоростью 120 градусов в секунду.
КПД мышечной системы достигает 10-20% — сопоставимо с дизельными двигателями. Но в отличие от механических моторов, биологические мышцы работают практически бесшумно и не требуют смазки или охлаждения.
Адаптивная конструкция крыла
Крыло стрекозы — это не жёсткая пластина, а динамически изменяемая структура. Основа — мембрана толщиной всего 3 микрона (в 30 раз тоньше человеческого волоса), усиленная сетью полых жилок диаметром 50-100 микрон.
Эти жилки выполняют тройную функцию:
- Силовой каркас, распределяющий нагрузки
- Система регуляции жёсткости через изменение давления гемолимфы (аналог крови у насекомых)
- Сенсорная сеть, считывающая деформации и воздушные потоки
Стрекоза может менять жёсткость разных участков крыла за миллисекунды благодаря эластичным свойствам хитина и регуляции внутреннего давления. Для скоростного полёта крыло становится упругим, для резких манёвров — более гибким.
Оптическая система с круговым обзором
Зрительная система состоит из двух сложных глаз, содержащих до 30 000 независимых фоторецепторов (омматидиев). Каждый омматидий — это отдельная микрокамера со своим объективом и светочувствительным элементом.
Ключевые параметры:
- Угол обзора: почти 360° по горизонтали, 240° по вертикали
- Частота обновления: до 300 кадров в секунду
- Спектральный диапазон: от ультрафиолета до ближнего инфракрасного
Дополнительно на темени расположены три простых глазка-оцелли, работающих как датчики ориентации. Они определяют положение горизонта по градиенту освещённости неба с задержкой менее 5 миллисекунд.
Вычислительная система
Центральная нервная система стрекозы включает головной ганглий и цепочку грудных нервных узлов общим объёмом около 3 кубических миллиметров. Несмотря на микроскопические размеры, эта система обрабатывает:
- Визуальную информацию с 30 000 сенсоров
- Данные от сотен механорецепторов на крыльях и теле
- Сигналы от органов равновесия
- Управление четырьмя независимыми крыльями
Время реакции от визуального обнаружения цели до коррекции траектории — около 30 миллисекунд. Современные системы управления дронами имеют задержку 100-150 миллисекунд.
Алгоритм перехвата целей
Стрекоза использует предиктивный алгоритм охоты. Вместо простого преследования (следования за целью), она рассчитывает точку перехвата на основе:
- Текущей скорости и направления цели
- Ускорения цели
- Собственных лётных характеристик
- Внешних факторов (ветер, препятствия)
Точность попадания составляет 95% — выше, чем у большинства современных систем наведения. При этом все вычисления происходят в реальном времени без внешних вычислительных мощностей.
Энергетическая система
Стрекоза работает на биохимическом топливе — использует гликоген для быстрой энергии и жировые запасы для длительных полётов. Биохимическое топливо обладает существенно большей энергоёмкостью, чем современные аккумуляторы — жиры содержат около 37 килоджоулей на грамм против 0,9 килоджоуля на грамм у литий-ионных батарей.
Особенности энергосистемы:
- Непрерывная подача энергии к мышцам без потерь на преобразование
- Возможность «дозаправки» в полёте путём поедания добычи
- Рекуперация энергии при планировании
- Отсутствие эффекта памяти и деградации «батареи»
Уникальные лётные возможности
Стрекоза демонстрирует манёвры, невозможные для современной авиации:
Мгновенное зависание — переход от максимальной скорости к полной остановке за 0,1 секунды без потери высоты.
Полёт в любом направлении — вперёд, назад, вбок, по диагонали без изменения ориентации корпуса.
Сверхманёвренность — радиус разворота меньше длины тела (5 см), угловая скорость вращения до 500 градусов в секунду.
Комбинированные режимы — одновременное зависание и вращение, полёт по спирали с изменяемым радиусом, мгновенная смена направления на противоположное.
Почему мы не можем это воспроизвести
Современные попытки создать аналог стрекозы сталкиваются с фундаментальными ограничениями:
Проблема масштаба. Законы физики работают по-разному на малых размерах. Воздух для стрекозы «гуще», чем для самолёта, что требует принципиально иных инженерных решений.
Интеграция систем. У стрекозы каждый элемент выполняет несколько функций. Крылья — это одновременно движители, сенсоры и элементы управления. Мы пока не умеем создавать такие многофункциональные системы.
Материалы. Нет искусственных материалов, сочетающих прочность, гибкость, способность к самовосстановлению и изменению свойств в реальном времени.
Энергоэффективность. Все наши моторы, батареи и системы управления слишком тяжелы и энергозатратны для такого масштаба.
Текущие разработки
Несколько исследовательских групп пытаются воспроизвести отдельные элементы «технологии стрекозы»:
- Гарвардский университет создал робота RoboBee с машущими крыльями. Последние версии уже способны не только летать, но и плавать, а также садиться на поверхность воды

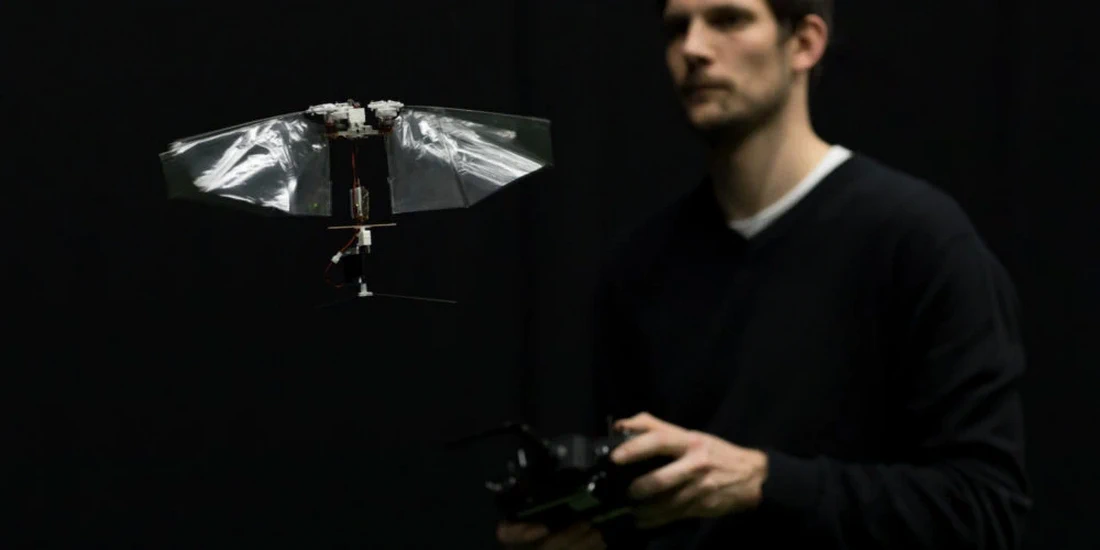

- Технический университет Делфта разработал DelFly — орнитоптер, способный висеть на месте и даже летать назад, что делает его одним из самых близких аналогов стрекозы
- Лаборатория MIT работает над алгоритмами предиктивного полёта для автономных дронов
Заключение
Стрекоза представляет собой вершину миниатюрных летательных технологий. Это полностью автономная система с характеристиками, недостижимыми для современной инженерии. Каждый раз, наблюдая стрекозу над водоёмом, мы видим работу технологий, которые человечество только начинает понимать и пока не способно воспроизвести.
Изучение принципов работы этого летательного существа уже привело к прорывам в аэродинамике, материаловедении и системах управления. Но до создания искусственного аналога с сопоставимыми характеристиками человечеству предстоит решить ещё множество фундаментальных инженерных задач.
